Буронабивные сваи по технологии CFA (НПШ)

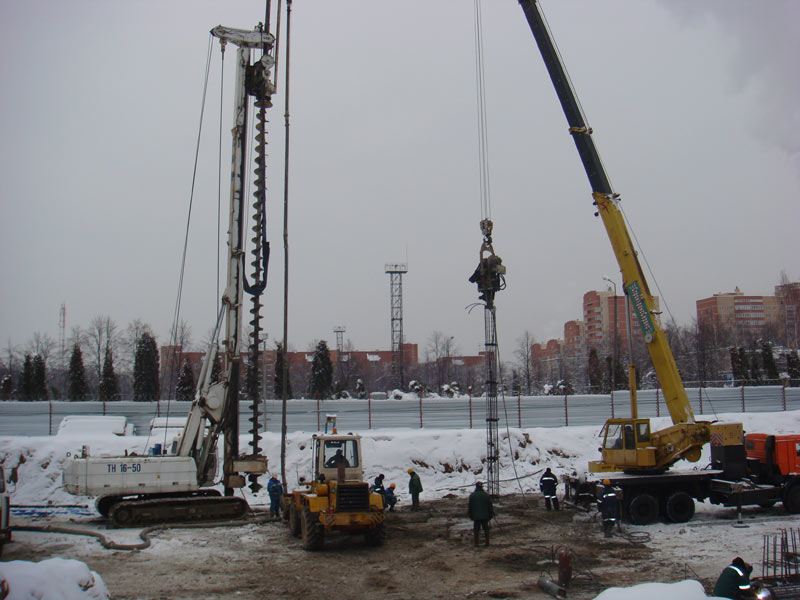

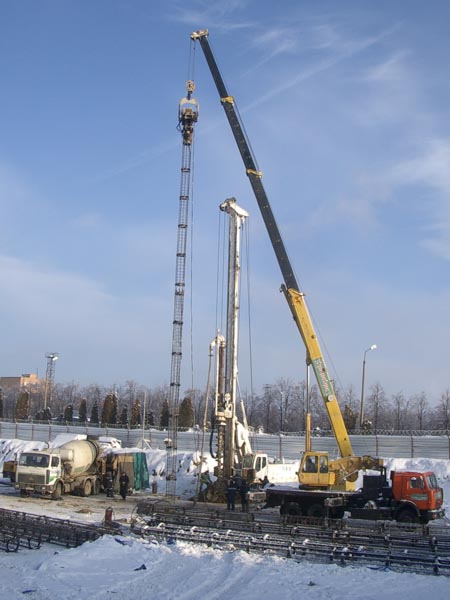

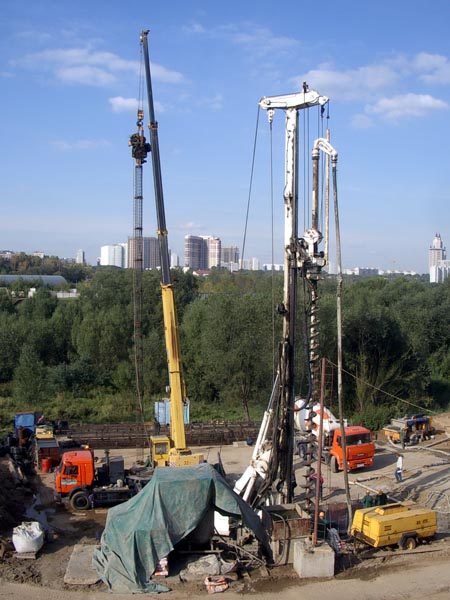

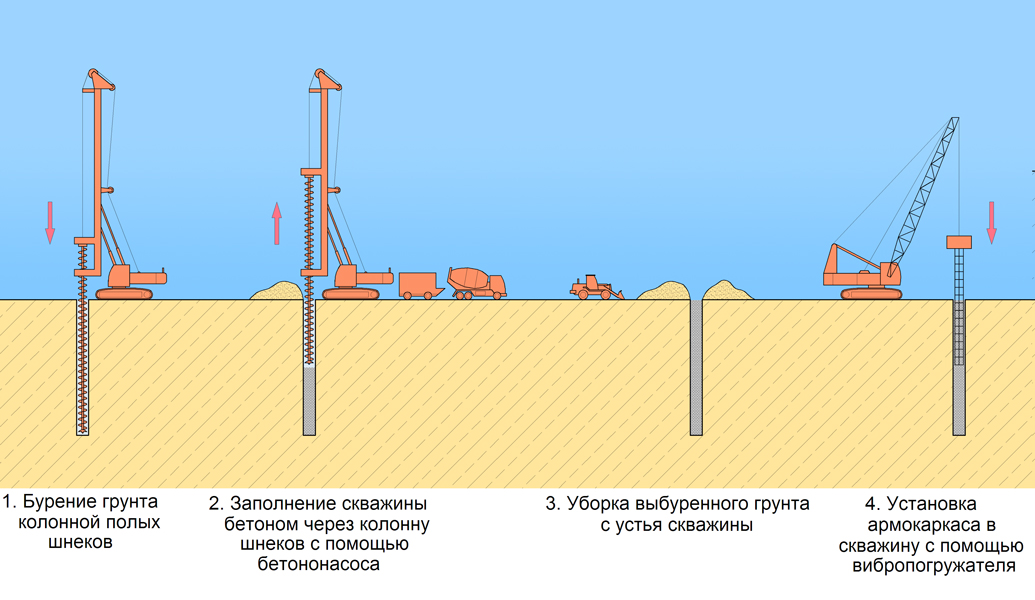

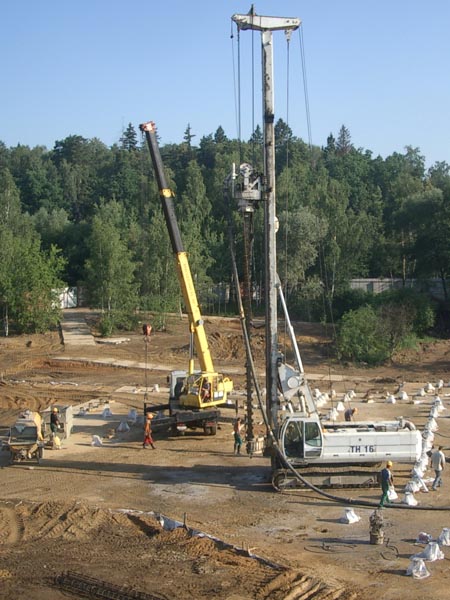

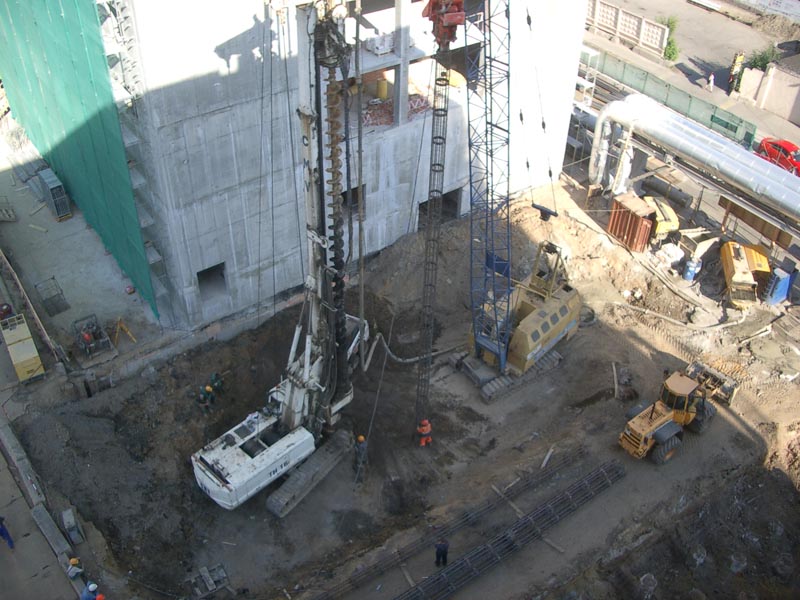

Технология Continuous Flight Auger, сокращенно CFA, или в русской транскрипции технология Непрерывного Полого Шнека (НПШ), основана на бурении грунтов колонной полых шнеков и последующем заполнении скважины бетоном при подъеме шнека. Подача бетона в скважину происходит через внутреннюю полость колонны шнеков, при контролируемом давлении, с помощью бетононасоса. Затем в бетон, с помощью вибропогружателя, опускается каркас.

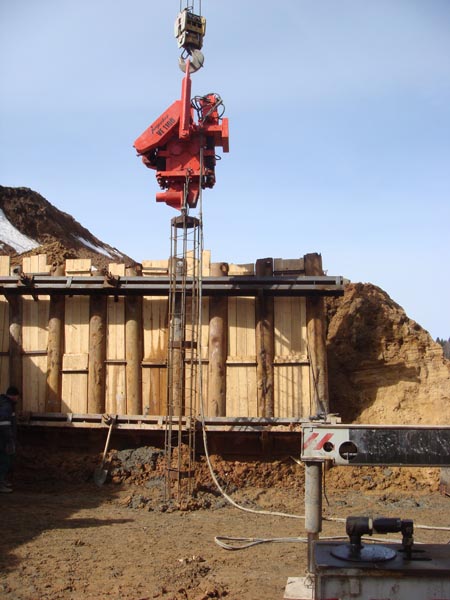

Заполнение скважины происходит при непрерывном подъеме колонны шнеков на протяжении всей скважины. От забоя до устья, без остановок и разъединения шнеков. Этим достигается гарантированная сплошность бетона в теле сваи. Контроль за процессом бетонирования осуществляется непосредственно из кабины буровой машины с помощью специальных датчиков и бортового компьютера. Избыточное давление, создаваемое бетононасосом, обеспечивает дополнительное уплотнение забоя и стенок скважины и повышение несущей способности сваи. Погружение армокаркаса с помощью вибропогружателя позволяет качественно провибрировать бетонную смесь по всей длине сваи и удалить излишний воздух из бетона.

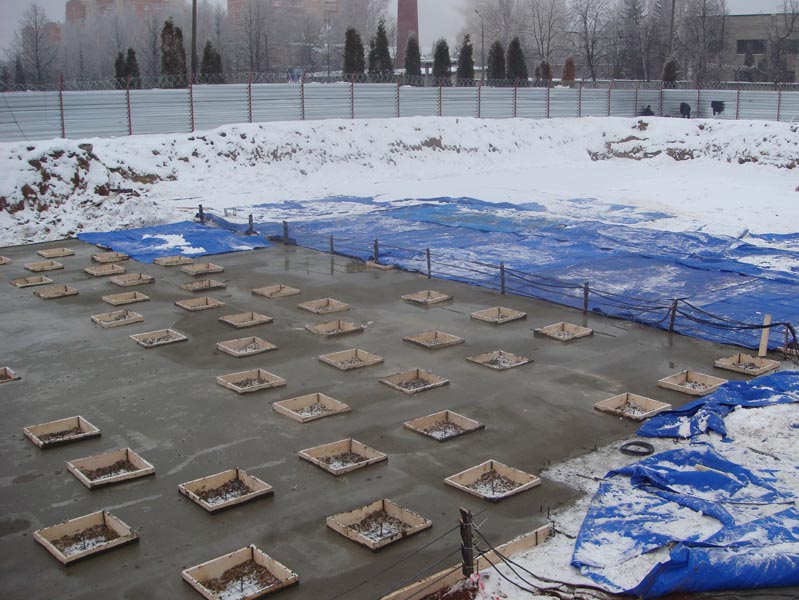

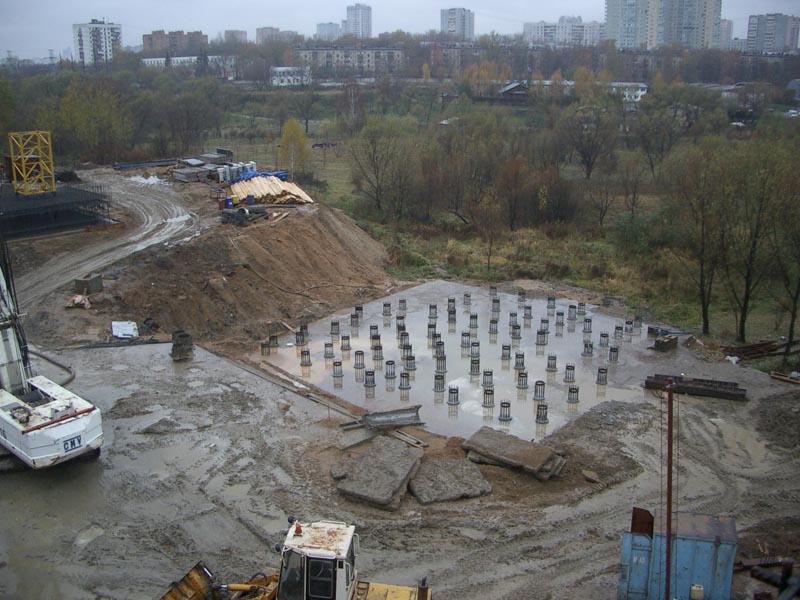

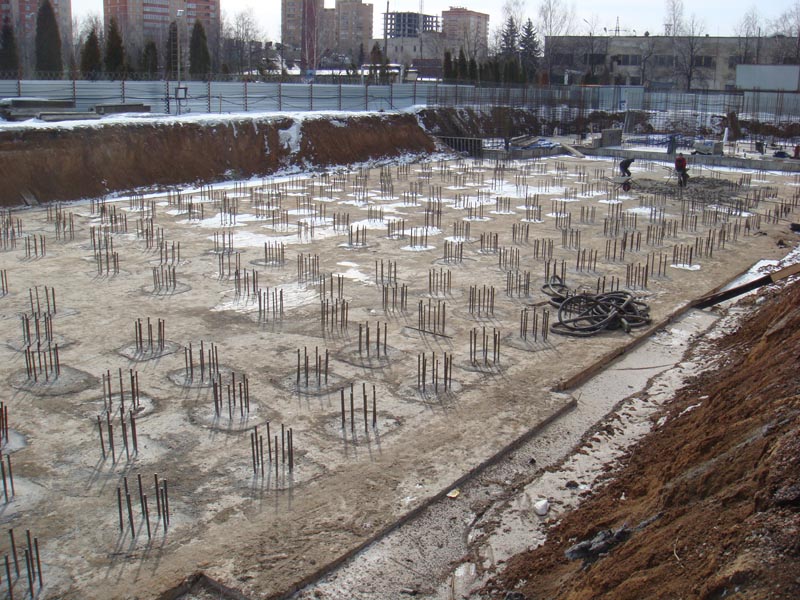

Преимущество методики заключается в высокой скорости устройства свай – не более 40-50 минут на сваю. Одна буровая машина способна за сутки выполнить до 25 свай диаметром 600-800 мм и длиной до 20 метров. Однако, для обеспечения такой производительности необходимо устройство технологической железобетонной плиты толщиной 15 см с отверстиями в местах будущих свай. Такая плита позволяет буровому станку оперативно перемещаться от скважины к скважине и быстро убирать выбуренный грунт.
